漆包扁线是由无氧铜杆或电工圆铝杆经一定规格的模具拉拔或挤压后的导线，由绝缘漆多次涂制而成的绕组线。主要用于变压器、电动机、发电机及各种电气设备装置的绕组中。

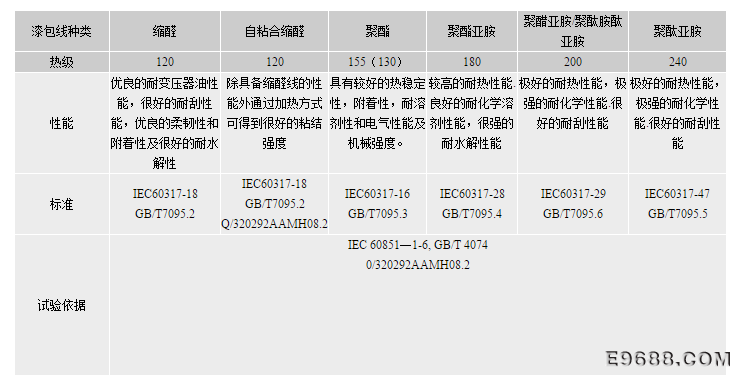

产品种类
180级聚酯亚胺漆包铜（铝）扁线
200级聚酯亚胺/聚酰胺酰亚胺复合漆包铜（铝）扁线
122（155）级缩醛漆包铜（铝）扁线
240级聚酰亚胺漆包铜（铝）扁线
若选用其他各种的漆包线，请与我们联系。
生产范围
导线厚度尺寸a：0.40～5.00mm
导体宽度尺寸b：3.00～16.00mm
推荐导体的宽度比为：
1.5 < b/a < 7.5
若选用规格超出以上范围，请与我们联系。
材料
漆包扁线用软铜扁线符合GB/T5584.2-85的规定。20℃时的电阻率不大于0.01724Ω.mm2/m。
根据不同的机械强度要求，对半硬铜导体的规定非比例延伸强度Rp0.2推荐如下：
C1 Rp0.2（>100～180）N/mm2 C2 Rp0.2（>180～220）N/mm2 C3 Rp0.2（>220～260）N/mm2
漆包扁线用软铝扁线符合GB/T5584.3-85的规定。20℃时的电阻率不大于0.0280Ω.mm2/m。
根据不同的电气绝缘要求，可选用薄漆膜0.08-0.11mm或厚漆膜0.12-0.16mm，热粘合漆包扁线的自粘层厚度一般为0.03-0.05mm。我们公司采用损耗仪TD11筛选涂漆工艺，使漆膜固化更趋完美。对漆膜厚度有特殊要求，请于我们联系。
